产品描述

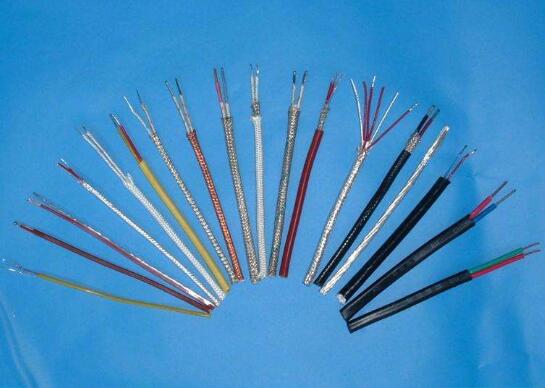

补偿导线在一定温度范围内，与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。
补偿导线结构特征及使用温度
| 绝缘层及护套 | 使用温度 | |||||
材 料 | 符号 | |||||
聚氯乙烯 | V | -20～100℃ | ||||
无碱玻璃丝 | B | -25～200℃ | ||||
聚四氟乙烯 | F | -25～200℃ | ||||
结构示意 | ||||||
护 套 | 绝缘层 | 合金丝 | 护 套 | 屏蔽层 | 绝缘层 | 合金丝 |
|
| |||||
绝缘颜色标志表
| 型号 | SC | KC | KC1 | KX | EX | JK | TX |
正极 | 红 | 红 | 红 | 红 | 红 | 红 | 红 |
负极 | 绿 | 蓝 | 湖蓝 | 黑 | 棕 | 紫 | 白 |
型号、代号及命名法表
| 型号 | 规 格 代 号 | 含 义 | ||||||
辅助代号 | 附加代号 | |||||||
SC | 配用铂铑10-铂热电偶的补偿型导线 | |||||||
KX | 配用镍铬-镍硅热电偶的延伸型导线 | |||||||
KC | 配用镍铬-镍硅热电偶的补偿型补偿导线 | |||||||
EX | 配用镍铬铜镍热电偶的延伸型补偿导线 | |||||||
JX | 配用铁-铜镍热电偶的延伸型补偿导线 | |||||||
TX | 配用铜-铜镍热电偶的延伸型补偿导线 | |||||||
-G | 一般用 | |||||||
-H | 耐热用 | |||||||
A | 精密级 | |||||||
B | 普通级 | |||||||
-V | 聚氯乙烯 | |||||||
-F | 聚四氟乙烯 | |||||||
-B | 玻璃丝 | |||||||
R | 多股线芯（单股线芯省略） | |||||||
P | 屏蔽 | |||||||
0.5 | 线芯标称截面0.5mm2 | |||||||
1.0 | 线芯标称截面1.0mm2 | |||||||
1.5 | 线芯标称截面1.5mm2 | |||||||
2.5 | 线芯标称截面2.5mm2 | |||||||
