产品概况

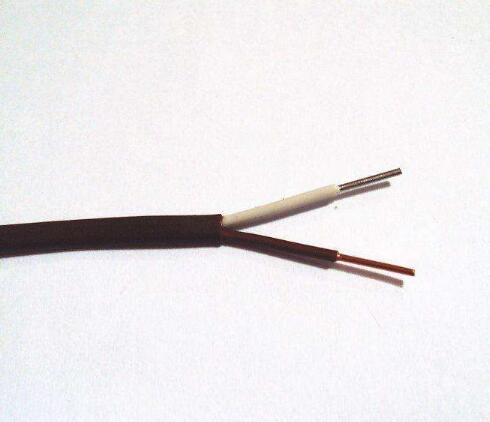

T型补偿导线

本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度。补偿导线分为延长性与补偿型。

补偿导线按热电特性的允差不同分为精密级(符号S)和普通级(符号无)。

补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。

产品标准: 补偿导线：GB/T4989-94：Q/ 3 20831SQL07-96

使用特性: 使用温度：耐热级：-65~ 200℃及-65~ 260℃两种；

普通级：-40~ 70℃及-40~ 105℃两种；

弯曲半径：补偿导线：不小于导线外8倍；

产品标准: 热电偶补偿导线：GB/T4989-94

热电偶补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~ 200℃及-65~ 260℃两种；

普通级：-40~ 70℃及-40~ 105℃两种；

弯曲半径：补偿导线：不小于导线外8倍；

补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍

产品型号

型 号 名 称

KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆

KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆

KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆

KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆

KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆

KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆

KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆

KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆

KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆

KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆

KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆

KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆

KXS-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆

KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆

产品特点：

注：

1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX，只需改写型号的项，如EX-FF EX-FPF等。

2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可，如KX-FP2F即是氟塑料绝缘铜带绕包分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆。

3、还有一些特制的聚四氟乙烯与玻璃丝复合绝缘及护套的高温补偿电缆，如：KXHF4
