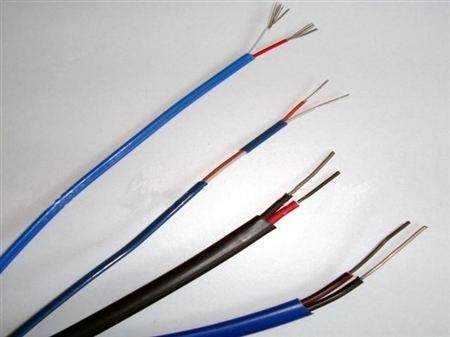

KX-GA-VV耐高温补偿导线
- 电 话：0550-7311277
- 传 真：0550-7311277
- 邮 箱：1045779281@qq.com
产品描述
一：产品特点及用途
一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标gb/t4989-94(等效采用iec584-3)的规定。
本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
二：产品执行标准
gb/t4989-94(等效采用iec584-3标准)
三：使用特性
1． 导体***高工作温度：耐热级：聚全氟乙丙烯(f46)200℃
可溶性聚四氟乙烯260℃
硅橡胶180℃
普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃
低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃
2．低环境温度： 聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃
3．电缆允许弯曲半径： 非铠装电缆***小为外径的6倍
铜带屏蔽或钢带铠装点缆***小为电缆外径的12倍
氟塑料绝缘和护套***小为电缆外径的10倍
四：基本型号及名称
1：热电偶用补偿导线
kx-ga-vv | 聚氯乙烯绝缘聚氯乙烯护套精密级k分度号热电偶补偿导线 |
kx-ga-vvr | 聚氯乙烯绝缘聚氯乙烯护套精密级k分度号热电偶补偿软导线 |
kx-ga-vvp | 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级k分度号热电偶补偿导线 |
kx-ga-vvrp | 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级k分度号热电偶补偿软导线 |
kx-ha-ff | 氟塑料绝缘和护套精密级k分度号热电偶补偿导线 |
kx-ha-ffr | 氟塑料绝缘和护套精密级k分度号热电偶补偿软导线 |
kx-ha-ffp | 氟塑料绝缘和护套铜丝编织屏蔽精密级k分度号热电偶补偿导线 |
kx-ha-ffrp | 氟塑料绝缘和护套铜丝编织屏蔽精密级k分度号热电偶补偿软导线 |
kx-ha-fg | 氟塑料绝缘硅橡胶护套精密级k分度号热电偶补偿导线 |
kx-ha-fgr | 氟塑料绝缘硅橡胶护套精密级k分度号热电偶补偿软导线 |
kx-ha-fgp | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级k分度号热电偶补偿导线 |
kx-ha-fgrp | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级k分度号热电偶补偿软导线 |
kx-ha-fv | 氟塑料绝缘聚氯乙烯护套精密级k分度号热电偶补偿导线 |
kx-ha-fvr | 氟塑料绝缘聚氯乙烯护套精密级k分度号热电偶补偿软导线 |
kx-ha-fvp | 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级k分度号热电偶补偿导线 |
kx-ha-fvrp | 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级k分度号热电偶补偿软导线 |
kx-ga-yjv | 交联聚乙烯绝缘聚氯乙烯护套精密级k分度号热电偶补偿导线 |
kx-ga-yjvr | 交联聚乙烯绝缘聚氯乙烯护套精密级k分度号热电偶补偿软导线 |
kx-ga-yjvp | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级k分度号热电偶补偿导线 |
kx-ga-yjvrp | 低烟无卤绝缘和护套铜丝编织屏蔽精密级k分度号热电偶补偿软导线 |
kx-ga-ydyd | 低烟无卤绝缘和护套精密级k分度号热电偶补偿导线 |
kx-ga- ydydr | 低烟无卤绝缘和护套精密级k分度号热电偶补偿软导线 |
kx-ga- ydydp | 低烟无卤绝缘和护套铜丝编织屏蔽精密级k分度号热电偶补偿导线 |
kx-ga- ydydrp | |
注：上述型号***列出kx，其他如sc、kc、ex、bc、tx、jx只需改变型号第一项即可， 阻燃型补偿导线型号前加zr，zr192为进口pfa材料， 屏蔽可采用镀锡铜丝屏蔽。 | |
2：本安型热电偶用补偿导线
ia-kx-ga-yvp | 聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级k分度号本安热电偶补偿导线 |
ia-kx-ga-yvrp | 聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级k分度号本安热电偶补偿软导线 |
ia-kx-ha-ffp | 氟塑料绝缘和护套铜丝编织屏蔽精密级k分度号本安热电偶补偿导线 |
ia-kx-ha-ffrp | 氟塑料绝缘和护套铜丝编织屏蔽精密级k分度号本安热电偶补偿软导线 |
ia-kx-ha-fgp | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级k分度号本安热电偶补偿导线 |
ia-kx-ha-fgrp | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级k分度号本安热电偶补偿软导线 |
注：上述型号***列出kx，其他如sc、kc、ex、nc、tx、jx只需改变型号第一项即可， 阻燃型在型号前加zr，zr192为进口pfa材料， | |
3：补偿电缆
kx-ga-vvp | 聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级k分度号热电偶用补偿电缆 |
kx-ga-vvrp | 聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级k分度号热电偶用补偿软电缆 |
kx-ga-vpvp | 聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级k分度号热电偶用补偿电缆 |
kx-ga-vpvrp | 聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级k分度号热电偶用补偿软电缆 |
kx-ga-yjvp | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级k分度号热电偶用补偿电缆 |
kx-ga-yjvrp | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级k分度号热电偶用补偿软电缆 |
kx-ga-yjpvp | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级k分度号热电偶用补偿电缆 |
kx-gayjpvrp | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级k分度号热电偶用补偿软电缆 |
kx-ha-ffp | 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级k分度号热电偶用补偿电缆 |
kx-ha-ffrp | 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级k分度号热电偶用补偿软电缆 |
kx-ha-fpfp | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级k分度号热电偶用补偿电缆 |
kx-ha-fpfrp | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级k分度号热电偶用补偿软电缆 |
kx-ha-fvp | 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级k分度号热电偶用补偿电缆 |
kx-ha-fvrp | 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级k分度号热电偶用补偿软电缆 |
kx-ha-fpvp | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级k分度号热电偶用补偿电缆 |
kx-ha-fpvrp | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级k分度号热电偶用补偿软电缆 |
kx-ha-fgp | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级k分度号热电偶用补偿电缆 |
kx-ha-fgrp | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级k分度号热电偶用补偿软电缆 |
kx-ha-fpgp | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级k分度号热电偶用补偿电缆 |
kx-ha-fpgrp | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级k分度号热电偶用补偿软电缆 |
注：1以上基本型号***列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如p2、p3 2阻燃型在型号前加zr，铠装电缆型号后加22，zr192为进口pfa材料，耐温260℃ | |
4：本安型补偿电缆
ia-kx-ga-fpvp | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级k分度号本安型热电偶用补偿电缆 |
ia-kx-ga-fpvrp | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级k分度号本安型热电偶用补偿软电缆 |
ia-kx-ha-fpfp | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级k分度号本安型热电偶用补偿电缆 |
ia-kx-ha-fpfrp | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级k分度号本安型热电偶用补偿软电缆 |
ia-kx-ha-fpgp | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级k分度号本安型热电偶用补偿电缆 |
ia-kx-ha-fpgrp | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级k分度号本安型热电偶用补偿软电缆 |
注：1以上基本型号***列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如p2、p3 | |
五：代号名称和含义
表2
项目 | 代号 | 说明 | |
阻燃特性 | zr | 分a、b、c级阻燃 | |
系列代号 | /ia | 无(本安型) | |
绝缘材料 | y | 聚乙烯 | |
yj | 交联聚乙烯 | ||
yd | 低烟无卤阻燃聚烯烃 | ||
f | 聚全氟乙丙烯(f46)或可溶性聚四氟乙烯(pfa) | ||
护套材料 | yd | ||
v | 聚氯乙烯 | ||
g | 硅橡胶 | ||
屏蔽材料 | p | 铜丝编织屏蔽 | |
p2 | 铜带绕包屏蔽 | ||
p3 | 铝塑复合带绕包屏蔽 | ||
导体结构 | a | 单股导体 | |
b | 7股绞合导体 | ||
r | 多股绞合导体 |
