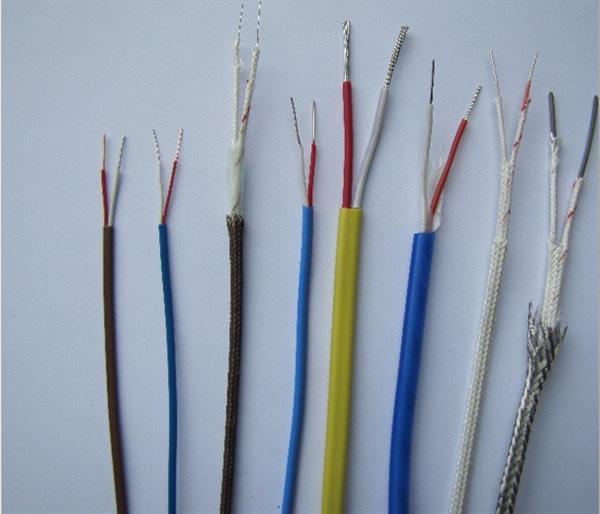

TX-HA-FF46RP耐高温屏蔽补偿导线
- 电 话：0550-7311277
- 传 真：0550-7311277
- 邮 箱：1045779281@qq.com
产品描述
TX-HA-FF46RP耐高温屏蔽补偿导线作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。热电偶补偿导线等效采用IEC 584-3《热电偶第三部份－补偿导线》******标准。绝缘层和护层选用进口上等氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐磨和不燃延之性能，可浸入油水中长期使用。使用温度在60-205-260℃。产品主要应用于各种测温装置，已被广泛用核电、石油、化工、冶金、电力等部门。
TX-HA-FF46RP耐高温屏蔽补偿导线主要技术指标
补偿导线型号按产品的品种划分为：SC,KC,KX,EX,JX,TX.
填中：a)型号**个字母与热电偶的分度号相对应；
b)字母“X"表示延伸型补偿导线（型别）
c)字母“C"表示补偿型补偿导线（型别）
注：sc型补偿导线日配用R型分度号热电偶
使用分类、允差等级、护层着色标志
使用分类 | 标志 | 允许等级及护层着色 | |
| 普通级 | 精密级 | ||
| 一般用 | G | B(黑色) | A(灰色) |
| 耐热用 | H | B（黑色） | A(******) |
结构特征、绝缘层、护层材料、使用温度：
R多股软线芯
P屏蔽型
绝缘层及护层 | 使用温度 | ||||||
材料 | 符号 | ||||||
聚氯乙烯 | PVC | －25～105℃ | |||||
聚全氟乙丙烯 | FEP | －60～205℃ | |||||
可深性聚四氟乙烯 | PFA | －60～260℃ | |||||
结构示意 | |||||||
护层 | 绝缘层 | 合金丝 | 护层 | 屏蔽层 | 绝缘层 | 合金丝 | |
TX-HA-FF46RP耐高温屏蔽补偿导线型号表示
规格 | 内容 | ||||||||||
S | 铂铑10-铂 | ||||||||||
N | 镍铬硅-镍硅 | ||||||||||
K | 镍铬-镍硅 | ||||||||||
E | 镍铬-铜镍 | ||||||||||
J | 铁-铜镍 | ||||||||||
T | 铜-铜镍（康铜） | ||||||||||
| 所 有 用 热 电 偶 分 度 号 | X | 延伸型 | |||||||||
C | 补偿型 | ||||||||||
| 型 别 或 用 途 标 记 | - | ||||||||||
G | 一般用 | ||||||||||
H | 耐热用 | ||||||||||
| 使 用 分 度 标 记 | A | 精密度 | |||||||||
B | 普通级 | ||||||||||
| 允 差 等 级 标 记 | - | ||||||||||
V | 70℃或105℃聚氯乙烯 | ||||||||||
B | 无碱玻璃纱 | ||||||||||
F | 聚四氟乙烯 | ||||||||||
P | 镀锡铜丝或裸铜丝屏蔽 | ||||||||||
| 绝 缘 层 材 料 标 记 | V | 70℃或105℃聚氯乙烯 | |||||||||
B | 无碱玻璃纱 | ||||||||||
F | 聚四氟乙烯 | ||||||||||
P | 镀锡铜丝或裸铜丝屏蔽 | ||||||||||
| 护 层 材 料 标 记 | R | 多股软线芯 | |||||||||
P | 屏蔽型 | ||||||||||
| 结 构 特 征 标 记 | R | 多股软线芯 | |||||||||
P | 屏蔽型 | ||||||||||
| 结 构 特 征 标 记 | 对数×截面积 | ||||||||||
| 产 品 规 格 | |||||||||||
□ | □ | - | □ | □ | - | □ | □ | □ | □ | □ | |
示例：
配K型偶补偿导线，单线标称截面1.5mm2一般用普通级补偿型补偿导线表示为：
KC-GB-VV-2×1.5
耐热用精密屏蔽补偿型补偿导线表示为
KC2-HA-FFP-2×1.5
耐热用精密屏蔽软线延伸型补偿导线表示为：
KX-HA-FFRP-2×1.5
