RVVB-105℃屏蔽信号线
屏蔽信号线是在导线的外部包裹一层屏蔽层,起到抗干扰的作用,一般屏蔽层为编织铜网或铜泊(铝),屏蔽层在使用时需要接地,从而将外来的干扰信号被该层导入大地,避免干扰信号进入内层导体干拢同时降低传输信号的
- 电 话:0550-7311277
- 传 真:0550-7311277
- 邮 箱:1045779281@qq.com
产品描述
屏蔽信号线是在导线的外部包裹一层屏蔽层,起到抗干扰的作用,一般屏蔽层为编织铜网或铜泊(铝),屏蔽层在使用时需要接地,从而将外来的干扰信号被该层导入大地,避免干扰信号进入内层导体干拢同时降低传输信号的损耗。
屏蔽信号线适用于交流额定电压450/750V及以下动力用电器,仪器仪表及电信设备等。
本产品执行标准:GB5023-85
●使用特性
交流额定电压:300/500V及以下。
电线长期允许工作温度:
-25~70℃
-25~105℃
电线的安装温度:不低于-15℃

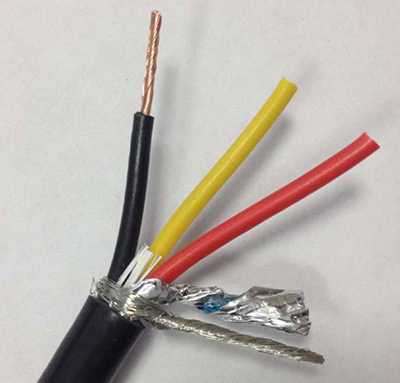

●产品结构图
●规格尺寸参考数据(代表规格)
RVV RVVB 300/500V
序号 | 芯数×标称截面 (mm2) | 线芯结构 | 电线参考数据 | 直流电阻 | ||
根数/单根 直径 (mm) | 标称外径 (mm) | 较大外径 | 重量 (kg-km) | |||
1 | 2×0.75 | 42/0.15 | 6.6 | 7.6 | 46.00 | 26.0 |
2 | 2×0.75 | 42/0.15 | 4.2×6.6 | 5.0×7.6 | 43.44 | 26.0 |
3 | 2×1.0 | 32/0.20 | 7.1 | 7.8 | 55.66 | 19.5 |
4 | 2×1.5 | 48/0.20 | 8.1 | 8.8 | 73.43 | 13.3 |
5 | 2×2.5 | 48/0.20 | 9.8 | 11.0 | 110.80 | 7.89 |
6 | 3×0.75 | 42/0.15 | 7.2 | 8.0 | 62.76 | 26 |
7 | 3×1.0 | 32/0.20 | 7.5 | 8.4 | 72.39 | 19.5 |
8 | 3×1.5 | 48/0.20 | 8.9 | 9.6 | 101.53 | 13.3 |
9 | 3×2.5 | 77/0.20 | 10.7 | 11.5 | 154.35 | 7.89 |
10 | 4×0.75 | 42/0.15 | 7.8 | 8.6 | 77.59 | 26 |
11 | 4×1.0 | 32/0.20 | 8.4 | 9.2 | 61.23 | 19.5 |
12 | 4×1.5 | 48/0.20 | 9.9 | 11.0 | 130.94 | 13.3 |
13 | 4×2.5 | 77/0.20 | 11.6 | 12.5 | 192.48 | 7.89 |
14 | 5×0.75 | 42/0.15 | 8.7 | 9.4 | 96.48 | 26.0 |
15 | 5×1.0 | 32/0.20 | 9.1 | 11.0 | 112.29 | 19.5 |
16 | 5×1.5 | 48/0.20 | 11.0 | 12.0 | 164.25 | 13.3 |
17 | 5×2.5 | 77/0.20 | 12.9 | 14.0 | 239.05 | 7.89 |
● 型号及名称
RVV—铜芯聚氟乙烯绝缘,聚氯乙烯护套圆型连接软电线。
RVVB—铜芯聚氯乙烯绝缘,聚氯乙烯护套平型连接软电线。
RVV—105℃-铜芯耐热105℃聚氯乙烯绝缘,聚氯乙烯护套圆型连接软电线。
RVP-105℃-铜芯耐热105℃聚氯乙烯绝缘,屏蔽软电线(缆)。
RVVP-105℃-铜芯耐热105℃聚氯乙烯绝缘,屏蔽聚氯乙烯护套软电线(缆)。
RVVB-105℃-铜芯耐热105℃聚氯乙烯绝缘,聚氯乙烯护套平型连接软电线。
