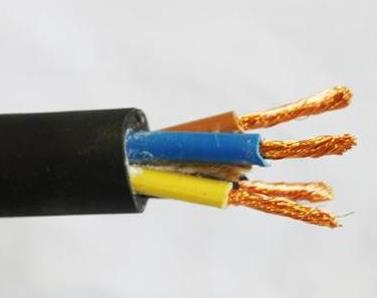

ZC-RVV多芯电源用阻燃软电缆
产品用途：本产品主要适用于电信局（站）及其他高层建筑等电源的输,配电系统中。产品型号,名称适用范围：型 号名 称适用范围ZC-RVV铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套软电缆(阻燃电缆)架空,管道,室内
- 电 话：0550-7311277
- 传 真：0550-7311277
- 邮 箱：1045779281@qq.com
产品描述
产品用途：
本产品主要适用于电信局（站）及其他高层建筑等电源的输,配电系统中。
产品型号,名称适用范围：
| 型 号 | 名 称 | 适用范围 |
| ZC-RVV | 铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套软电缆(阻燃电缆) | 架空,管道,室内,电缆沟 |
| 注：型号含义,ZC-阻燃等级； R-软；V-聚氯乙烯绝缘；V-聚氯乙烯护套 | ||
电缆线芯基本结构：主线芯和第四,五芯的标称截面（㎜²）规格组合：
| 主线芯 | 第四芯 |
| 6 | - |
绝缘线芯色别：
| 芯数 | 色别 | ||
| 主线芯 | 第四芯 | 第五芯 | |
| 2 | 红,浅蓝 | —— | —— |
规格：各型电缆制造规格范围：
| 型 号 | 额定电压/V | 芯 数 | 标称截面/㎜² |
| ZC-RVV | 600/1000 | 2 | 6 |
绝缘标称厚度及70℃时较小绝缘电阻：
| 标称截面/㎜² | 绝缘标称厚度/㎜ | 70℃时导体较小绝缘电阻/（MΩ•km） | 标称截面/㎜² | 绝缘标称厚度/㎜ | 70℃时导体较小绝缘电阻/（MΩ•km） |
| 1.5 | 0.7 | 0.010 | 70 | 1.4 | 0.0032 |
| 2.5 | 0.8 | 0.009 | 95 | 1.6 | 0.0032 |
| 4 | 1.0 | 0.007 | 120 | 1.6 | 0.0029 |
| 6 | 1.0 | 0.006 | 150 | 1.8 | 0.0029 |
| 10 | 1.0 | 0.0056 | 185 | 2.0 | 0.0029 |
| 16 | 1.0 | 0.0046 | 240 | 2.2 | 0.0028 |
| 25 | 1.2 | 0.0044 | 300 | 2.4 | 0.0028 |
| 35 | 1.2 | 0.0038 | 400 | 2.6 | 0.0026 |
| 50 | 1.4 | 0.0037 | 500 | 2.8 | 0.0026 |
20℃时导体较大直流电阻:
| 标称截面/㎜² | 20℃时导体较大直流电阻/（Ω/km） | 标称截面/㎜² | 20℃时导体较大直流电阻/（Ω/km） |
| 1.5 | 13.3 | 70 | 0.272 |
| 2.5 | 1.98 | 95 | 0.206 |
| 4 | 4.95 | 120 | 0.161 |
| 6 | 3.30 | 150 | 0.129 |
| 10 | 1.91 | 185 | 0.106 |
| 16 | 1.21 | 240 | 0.0801 |
| 25 | 0.780 | 300 | 0.0641 |
| 35 | 0.554 | 400 | 0.0495 |
| 50 | 0.386 | 500 | 0.0391 |
1） 电缆额定工作电压： 600/1000V.
2） 电缆导体的长期工作温度：70℃。
3） 电缆敷设时环境温度应不低于：0℃。
4） 电缆较小弯曲半径：非铠装电缆为电缆外径的6倍。
