屏蔽电缆

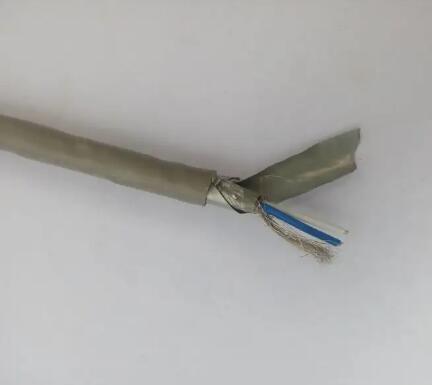

YVFRP7*2.5屏蔽软电缆

一、概述:YVFRP柔性屏蔽电力电缆具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆,目前本产品已广泛应用于冶金、电力、船舶、汽车
  • 电 话:0550-7311277
  • 传 真:0550-7311277
  • 邮 箱:1045779281@qq.com
产品描述
一、概述:

    YVFRP柔性屏蔽电力电缆具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆,目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。

  适用于交流额定电压0.6/1kV及以下要求频繁移动及耐油场合作动力装置或移动照明的电力传输。

二:丁晴软电缆执行标准:

   本产品按Q/LB2003-16设计制造。

    Q/HHTZH007.1

   阻燃性能试验执行GB12666-90规定

三、型号规格:

YVF YVFRP YVFR

型   号    产品名称

YVFRP     丁腈绝缘和护套铜丝编织屏蔽电力软电缆

备注:阻燃型电缆型号加ZR,导体线芯中铜丝可以采用镀锡

丁晴软电缆使用特性:

1.交流额定电压:U0/U 0.6/1KV

2.***高工作温度: 105℃

3.***低环境温度:固定敷设-40℃

4.电缆安装敷设温度应不低于-25℃。

5.电缆允许弯曲半径:电缆***小为电缆外径的12倍

项  目 性  能

额定电压Uo/U 0.6/1kV

长期允许工作温度 ***高70℃,***低-40℃

绝缘性能 70℃时绝缘电阻常数ki不小于0.0367MΩ

耐腐性能 具有优异的耐油和耐腐蚀性,电缆在121℃时浸泡在20#机油中24小时,绝缘和护套的断裂伸长率

导体电阻 符合GB3956

耐压性能 经受5min的3.5kV工频电压试验

其他特点 具有良好的柔软性、耐老化性

六、丁晴软电缆技术指标:

 1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。

 2.20℃时绝缘电阻不小于50MΩ/KM。

 3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
