概述

低烟无卤电缆指不含卤素(F、Cl、Br、I、At)、不含铅镉铬等环境物质的胶料制成的燃烧时不会发出有毒烟雾(如：卤化氢、一氧化碳等)的环保型电缆。

● 其中卤素指针为：所有卤素的值≦50PPM(根据法规PREN 14582)

● 燃烧后产生卤化氢气体的含量<100PPM(根据法规EN5067-2-1)

● 燃烧后产生的卤化氢气体溶于水后的PH值≧4.3(弱酸性) (根据法规EN-50267-2-2)

● 产品在密闭容器中燃烧后透过一束光线其透光率≧60%(根据法规EN-50268-2)

● Pb<90PPM，Cd、Cr6+、Hg、PBBs、PBDEs均小于5PPM

用途

该产品阻燃性能优越，燃烧时烟度甚少，无腐蚀性气体逸出，广泛应用于核电站、地铁车站、电话交换机及计算机控制中心、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等，以及人员较集中，空气密度低的场所。

低烟无卤电线特性：

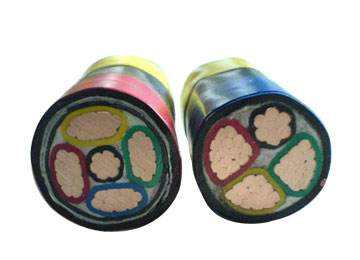

低烟无卤电缆

低烟无卤电缆

(1) 抗张强度比一般PVC电线大：一般PVC电线抗张强度大于1.05Kgf/mm2，而低烟无卤电线抗张强度大于1.2Kgf/mm2；

(2) 具有良好的耐候性(-30℃~105℃)；

(3) 具备良好的柔软度(硬度为80—90)；

(4) 具有非移性(因为此产品配方中不用添加可塑剂，故不会有移形性)；

(5) 燃烧时不会产生有毒黑烟(会产生少量白色烟雾)；

(6) 具有较高的体积电阻率：PVC电线一般为1012~1015Ω/cm3，低烟无卤电线大于1016Ω/cm3；

(7) 具有良好的耐高压特性：PVC电线一般耐10KV以上，而低烟无卤电线高达15KV以上；

(8) 具有良好的弹性和粘性。

3. 低烟无卤线材配方添加材料：

(1) 选用线型PE及弹性PE为主要树脂，阻燃材料选用三种含结晶水的金属氧化物：分别为在200℃、300℃、300℃以上失去结晶水。

产品说明:

产品特点及用途

本产品适用于交流额定电压450/750V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等对电缆阻燃特性要求高的场合。电缆的无卤低烟、低卤低烟特性，当火灾发生时，蔓延速度慢，烟浓度低，可见度高，有害气体释放量小，便于人员撤离。燃烧气体的腐蚀性小，也避免了对仪器设备的损害，低卤、无卤的特性，使得电缆材料在耐老化和耐紫外线及其它辐照性能大大提高，从而延长电缆的使用寿命。

产品执行标准

GB9330-88　Q/ZSL11-2003

使用特性

1.电缆额定电压UO/U:450/750V，交流聚烯烃UO/U为0.6/1KV

2.电缆长期工作温度为：-20℃－90℃，-40℃－105℃

3.推荐弯曲半径：无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。

主要技术指标

1.电缆应经受环境温度下工频电压试验3kV，5min不击穿

2.电缆的透光率应符合下表

电缆外径　D（mm）透光率（%）≥电缆外径　D（mm）透光率（%）≥D>40705

3.电缆的不延燃性（阻燃特性）:应通过GB12666.5-90中B类成束燃烧试验。单根电线电缆垂直燃烧试验应通过GB12666.2-90

4.卤酸气体释放量，符合IEC754-1

5.燃烧气体的PH值和导电率，符合IEC754-2　PH≥4.3　电导率≤10μS/mm。

代号、名称及含义

项目代号含义系列代号DLDWLDK低烟低卤低烟无卤控制电缆绝缘材料VJEFPVC交联聚烯烃丁腈热塑体护套材料VGSPVC热固性护套热塑性护套屏蔽材料PP2铜网或镀锡铜网铜带/塑复合带铠装材料2232钢带细钢丝导体种类ABR***股导体7股绞合导体多股绞合导体

生产范围

截面mm20.51.01.52.546101625
