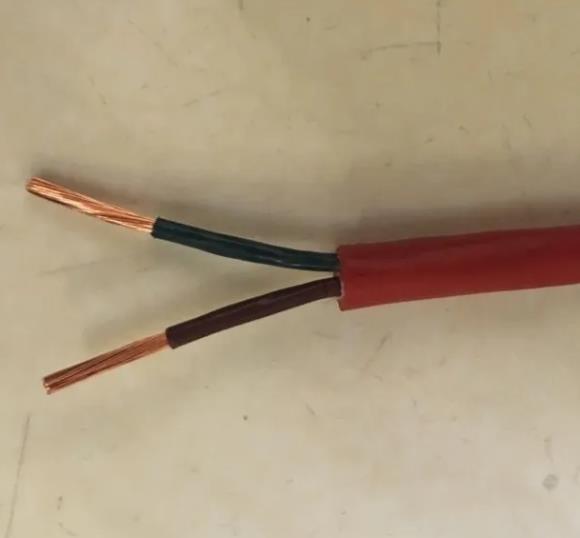

产品描述
KXFFP -KX补偿导线的作用是来延伸多点热电及移动热电偶的冷端，与显示仪表联接构成多点测温系统。
二、产品标准
KXFFP -KX补偿导线生产执行标准：GB/T4989-94及JB/T7495-94。
三、适用范围
KXFFP -KX补偿导线适用于电力、冶金、石油、化工、轻纺等工业以及国防、科研等部门自动化测温仪表的多点连接。
四、使用条件
1、工作温度：
耐热用：高200℃和260℃两种。
一般用：高70℃和105℃两种。
2、低环境温度：
氟塑料J缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。
PVCJ缘和护套线缆：固定敷设-40℃，非固定敷设-15℃。
3、允许弯曲半径：
有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
其它结构的补偿电缆，应不小于电缆外径的10倍。
KXFFP -KX补偿导线产品型号及M称：
产品型号 | 产品M称 |
KXVV | PVCJ缘和护套普通对K分度号热电偶用补偿导线和电缆 |
KXVV22 | PVCJ缘和护套钢带铠装普通K分度号热电偶用补偿电缆 |
KXVPV | PVCJ缘和护套铜丝编织分屏蔽普通K分度号热电偶用补偿导线和电缆 |
KXVPV22 | PVCJ缘和护套铜丝编织分屏蔽钢带铠装普通K分度号热电偶用补偿电缆 |
KXVVP | PVCJ缘和护套铜丝编织总屏蔽普通K分度号热电偶用补偿电缆 |
KXVV22P | PVCJ缘和护套铜丝编织总屏蔽钢带铠装普通K分度号热电偶用补偿电缆 |
KXVPVP | PVCJ缘和护套铜丝编织分屏蔽及总屏蔽普通K分度号热电偶用补偿电缆 |
KXVPV22 | PVCJ缘和护套铜丝编织分屏蔽及总屏蔽钢带铠装普通K分度号热电偶用补偿电缆 |
KXFF | 氟塑料和护套普通K分度号热电偶用补偿导线和电缆 |
KXFPF | 氟塑料和护套铜丝编织分屏蔽普通K分度号热电偶用补偿导线和电缆 |
KXFFP | 氟塑料和护套铜丝编织总屏蔽普通K分度号热电偶用补偿导线和电缆 |
KXFPFP | 氟塑料和护套铜丝编织分屏蔽及总屏蔽普通K分度号热电偶用补偿电缆 |
▲使用特性：补偿电缆使用特性
类型 | 小弯曲半径 | 低温度 | 高温度 | ||
无铠装 | 有铠装 | 固定敷设 | 非固定敷设 | ||
一般型 | 电缆外径6倍 | 电缆外径12倍 | ≥-40℃ | ≥-15℃ | ≤70℃ |
▲产品代号及含义：
项目 | 代号 | 代号含义 | 项目 | 代号 | 代号含义 |
型号 | SC | 配用S分度号热电偶补偿导线 | 耐热等 | 70 | 高使用温度为70℃ |
RC | 配用R分度号热电偶补偿导线 | 105 | 高使用温度为105℃ | ||
NC | 配用N分度号热电偶补偿导线 | 200 | 高使用温度为200℃ | ||
NX | 配用N分度号热电偶补偿导线 | 250 | 高使用温度为250℃ | ||
KCA | 配用K分度号热电偶补偿导线 | J缘材料 | V | PVC | |
KX | 配用K分度号热电偶补偿导线 | Y | 聚乙烯 | ||
EX | 配用E分度号热电偶补偿导线 | B | 聚丙烯 | ||
JX | 配用J分度号热电偶补偿导线 | F4 | 聚四氟乙烯 | ||
T | 配用T分度号热电偶补偿导线 | F46 | 聚全氯乙丙烯 | ||
系列代号 | ZR | 阻燃电缆 | 护套材料 | V | PVC |
ia | 本安电缆 | B | 玻璃纤维 | ||
使用分类 | G | 一般用 | F4 | 聚四氟乙烯 | |
H | 耐热用 | F46 | 聚全氯乙丙烯 | ||
精度等 | S | 准确 | 屏蔽材料 | P | 铜丝编织 |
P1 | 镀锡铜丝编织 | ||||
/ | 普通 | P2 | 铜带绕包 | ||
P3 | 铝/塑复合膜绕包 | ||||
规格 | 2×导体截面积mm2 | 导体种类 | 单股导体可省略 | ||
R | 多股绞合导体 | ||||
铠装 | 22 | 钢带铠装 | |||
32 | 细钢丝铠装 |
▲技术指标:
1、型号、合金丝材料和J缘颜色
补偿导线型号 | 配用热电偶 | 热电偶分度号 | 补偿导线合金丝 | J缘层颜色 | ||
正 | 负 | 正 | 负 | |||
SC | 铂铑10-铂热电偶 | S | SPC（铜） | SNC（铜镍） | 红 | 绿 |
RC | 铑13-铂热电偶 | R | RPC（铜） | RNC（铜镍） | 红 | 绿 |
KCA | 镍铬-镍硅热电偶 | K | KPCA（铁） | KNCA（铜镍） | 红 | 蓝 |
KCB | KPCB（铜） | KNCB（铜镍） | 红 | 蓝 | ||
KX | KPX（镍铬） | KNX（镍硅） | 红 | 黑 | ||
NC | 镍铬硅-镍硅热电偶 | N | NPC（铁） | NNC（铜镍） | 红 | 灰 |
NX | NPX（镍铬硅） | NNX（镍硅） | 红 | 灰 | ||
EX | 镍铬-铜镍热电偶 | E | EPX（镍铬） | ENX（铜镍） | 红 | 棕 |
JX | 铁-铜镍热电偶 | J | JPX（铁） | JNX（铜镍） | 红 | 紫 |
TX | 铜-铜镍热电偶 | T | TPX（铜） | TNX（铜镍） | 红 | 白 |
2、使用分类的护层颜色
使用分类 | 精度等及标志 | 护套颜色 | |||
普通 | 准确 | 普通 | 准确 | ||
一般用 | G | / | S | 黑色 | 灰色 |
耐热用 | H | / | S | 黑色 | ****** |
▲ 型号M称：
型号 | 产品M称 |
ZR-KX-GsVV | 阻燃PVCJ缘及护套准确单股导体，K分度号热电偶用补偿导线 |
ZR-KX-GsVVR | 阻燃PVCJ缘及护套准确多股导体，K分度号热电偶用补偿软导线 |
ZR-KX-GsVVP | 阻燃PVCJ缘及护套准确单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
ZR-KX-GsVVRP | 阻燃PVCJ缘及护套准确单股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
ZR-KX-GsVPVP | 阻燃PVCJ缘及护套准确单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆 |
ZR-KX-GsVPVRP | 阻燃PVCJ缘及护套准确单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆 |
ZR-KX-GsVVPl | 阻燃PVCJ缘及护套准确单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
ZR-KX-GsVVRPl | 阻燃PVCJ缘及护套准确单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
ZR-KX-GsVPlVPl | 阻燃PVCJ缘及护套准确单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆 |
ZR-KX-GsVPlVRPl | 阻燃PVCJ缘及护套准确单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆 |
ZR-KX-GsVVP2 | 阻燃PVCJ缘及护套准确单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
ZR-KX-GsVVRP2 | 阻燃PVCJ缘及护套准确单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
ZR-KX-GsVP2VP2 | 阻燃PVCJ缘及护套准确单股导体铜塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆 |
ZR-KX-GsVP2VRP2 | 阻燃PVCJ缘及护套准确单股导体铜塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆 |
▲型号说明：
分类 | 代号 | 分类 | 代号 | 分类 | 代号 | |||
阻 | 非阻燃 | 省略 | 系列代号 | X/C | 护套料 | PVC | V | |
阻燃 | ZR | J缘材料 | 氟塑料 | F | 低烟低卤PVC | VD | ||
A阻燃 | ZA | PVC | V | 低烟无卤聚烯烃 | E | |||
B阻燃 | ZB | 低烟低卤PVC | VD | 氟塑料 | F | |||
C阻燃 | ZC | 低烟无卤聚烯烃 | E | 耐热 | 70℃ | 省略 | ||
屏 | 铜丝/镀锡 | P | 铠装 | 钢带铠装 | 22 | 105℃、90℃ | 90 | |
铜带/铜塑 | P2 | 细钢丝铠装 | 32 | 105℃ | 105 | |||
铝带/铝塑 | P3/P1 | 本安电缆 | IA | 205℃ | FF | |||
▲规格：
截面（mm2） | 导体直径（mm） | 对数范围 | 芯数范围 | 特殊限制 |
0.5 | 1/0.80或7/0.30 | 1，2，3，～24 | 2 | 当线芯为4对以下时不做铠装 |
0.75 | 1/0.97或7/0.37 | |||
1.0 | 1/1.13或7/0.43 | |||
1.5 | 1/1.38或7/0.52 | |||
2.5 | 1/1.78或7/0.68 |
