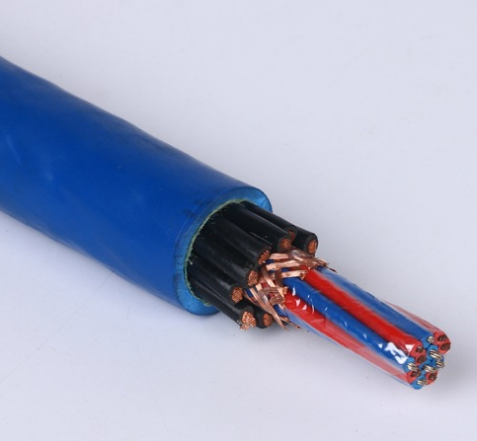

本安补偿导线ZR-IA-KX-GSVPVP-2*1.5
- 电 话：0550-7311277
- 传 真：0550-7311277
- 邮 箱：1045779281@qq.com
产品描述
本安补偿导线ZR-IA-KX-GSVPVP-2*1.5产品特点及用途：本安补偿导线ZR-IA-KX-GSVPVP-2*1.5是由多对本质**防爆测温系统用补偿导线组合而成的电缆，除具有其他补偿电缆的性能外还具有防爆**性能。适用于有爆炸危险的环境及防爆**性能要求较高的的场合延伸防爆热电偶冷端于防爆测温仪表相连接构成本质**防爆测温系统。
产品执行标准 ：GB/T4989-94(等效采用IEC584-3标准)。
本安补偿导线ZR-IA-KX-GSVPVP-2*1.5使用特性
1.长期使用温度：耐热级为180℃ ；普通级为70℃和105℃。
2.*低环境温度： 氟塑料绝缘阻燃聚氯乙稀护套：固定敷设为-40℃，非固定敷设为-15℃ 氟塑料绝缘硅橡胶或氟塑料护套：固定敷设为-60℃，非固定敷设为-12℃
3.电缆安装敷设温度：阻燃聚氯乙稀护套不低于0℃，硅橡胶或氟塑料护套不抵于-60℃。
4.允许弯曲半径：铜带绕包屏蔽电缆不低于电缆外径的12倍，其余电缆不低于电缆外径的6倍。
本安补偿导线ZR-IA-KX-GSVPVP-2*1.5主要技术指标
性能项目 | 单位 | 指标 |
工作电容（1kHz） | pF/m | ≤80 |
电容不平衡（1kHz） | pF/m | ≤1 |
分布电感 | μH/m | ≤0.6 |
静电感应电压（静电电压20kV） | V | ≤1 |
电磁干扰感应电压（干扰磁场400A/m） | mV | ≤5 |
补偿电缆型号及名称
产品型号 | 产品名称 |
ZR-IA-KX-GSVPVP | 阻燃聚氯乙稀绝缘及护套精密级单股导体铜丝编织分屏、总屏，K分度号热电偶用本安补偿电缆 |
ZR-IA-KX-GSVPVRP | 阻燃聚氯乙稀绝缘及护套精密级多股导体铜丝编织分屏、总屏，K分度号热电偶用本安补偿电缆 |
ZR-IA-KX-GSVPLVPL | 阻燃聚氯乙稀绝缘及护套精密级单股导体铝塑复合带绕包分屏、总屏，K分度号热电偶用本安补偿电缆 |
ZR- IA-KX-GSVPLVRPL | 阻燃聚氯乙稀绝缘及护套精密级多股导体铝塑复合带绕包分屏、总屏，K分度号热电偶用本安补偿电缆 |
ZR- IA-KX-GSVP2VP2 | 阻燃聚氯乙稀绝缘及护套精密级单股导体铜塑复合带绕包分屏、总屏，K分度号热电偶用本安补偿电缆 |
ZR- IA-KX-GSVP2VRP2 | 阻燃聚氯乙稀绝缘及护套精密级单股导体铜塑复合带绕包分屏及总屏，K分度号热电偶用本安补偿电缆 |
ZR- IA-ia-KX-GSFPVP | 氟塑料绝缘阻燃聚氯乙稀护套精密级单股导体铜丝编织分屏及总屏，K分度号热电偶用本安补偿电缆 |
ZR- IA-KX-GSFPVRP | 氟塑料绝缘阻燃聚氯乙稀护套精密级多股导体铜丝编织分屏及总屏，K分度号热电偶用本安补偿电缆 |
ZR- IA-KX-GSFPLVPL | 氟塑料绝缘阻燃聚氯乙稀护套精密级单股导体铝塑复合带绕包分屏及总屏，K分度号热电偶用本安补偿电缆 |
ZR- IA-KX-GSFPLVRPL | 氟塑料绝缘阻燃聚氯乙稀护套精密级多股导体铝塑复合带绕包分屏及总屏，K分度号热电偶用本安补偿电缆 |
ZR- IA-KX-GSFP2VP2 | 氟塑料绝缘阻燃聚氯乙稀护套精密级单股导体铝塑复合带绕包分屏及总屏，K分度号热电偶用本安补偿电缆 |
ZR- IA-KX-GSFP2VRP2 | 氟塑料绝缘阻燃聚氯乙稀护套精密级单股导体铝塑复合带绕包分屏及总屏，K分度号热电偶用本安补偿电缆 |
IA-KX-HSFPGP | 氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏及总屏，K分度号热电偶用本安补偿电缆 |
IA-KXHSFPGRP | 氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏及总屏，K分度号热电偶用本安补偿电缆 |
IA-KX-HSFPFP | 氟塑料绝缘及护套精密级单股导体铜丝编织分屏及总屏，K分度号热电偶用本安补偿电缆 |
IA-KX-HSFPFRP | 氟塑料绝缘及护套精密级多股导体铜丝编织分屏及总屏，K分度号热电偶用本安补偿电缆 |
注：上述型号***列出KX，其它型号SC、NC、NX、KC、ZX、JX、TX只需改变型号的**项。
