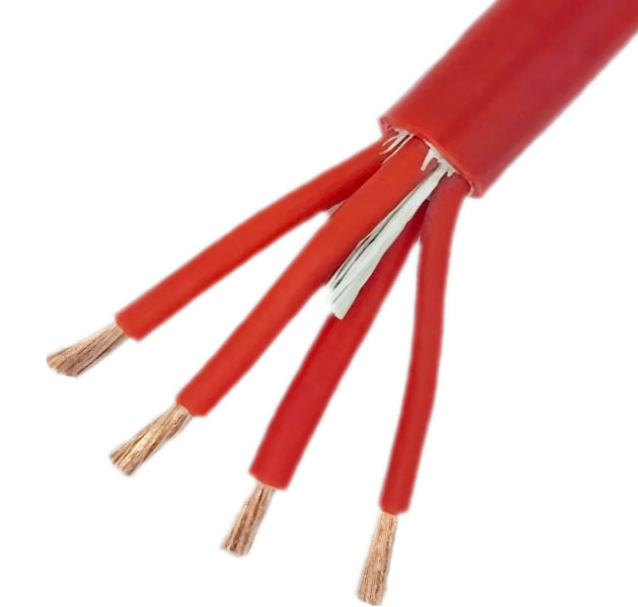

硅橡胶电缆KHGG-4*4
1、执行标准:硅橡胶电缆KHGG-4*4执行企业标准2、用途:硅橡胶电缆KHGG-4*4适用于交直流额定电压450/750V及以下的高温,有腐蚀性气体以及有结构要求柔软等环境较恶劣场所范围内的信号传
- 电 话:0550-7311277
- 传 真:0550-7311277
- 邮 箱:1045779281@qq.com
产品描述
1、执行标准:硅橡胶电缆KHGG-4*4执行企业标准
2、用途:硅橡胶电缆KHGG-4*4适用于交直流额定电压450/750V及以下的高温,有腐蚀性气体以及有结构要求柔软等环境较恶劣场所范围内的信号传输及控制连接。
3、硅橡胶电缆KHGG-4*4使用特性:电缆长期工作温度-60℃~180℃。电缆的敷设温度应不低于0℃;弯曲半径不小于电缆外径的6倍。
4、硅橡胶电缆KHGG-4*4产品型号和名称
型 号 | 名 称 |
KHGG | 铜芯,硅橡胶绝缘和护套控制电缆 |
KHGPG | 铜芯,硅橡胶绝缘和护套编织屏蔽控制电缆 |
KHGRG | 铜芯,硅橡胶绝缘和护套软控制电缆 |
KHGP2G | 铜芯,硅橡胶绝缘和护套铜带屏蔽控制电缆 |
KHGRPG | 铜芯,硅橡胶绝缘和护套编织屏蔽软控制电缆 |
KHG20G | 铜芯,硅橡胶绝缘和护套钢带铠装控制电缆 |
KHPG20G | 铜芯,硅橡胶绝缘和护套编织屏蔽钢带铠装控制电缆 |
KHG30G | 铜芯,硅橡胶绝缘和护套细钢丝编织铠装控制电缆 |
5、电缆的线芯规格及有关参数
标称截面 mm² | 导 体 结 构 | 绝缘厚度 mm | 20℃时直流电阻不大于 Ω/km | ||
第2种 | 第5种 | 第 2 种 | 第 5 种 | ||
0 . 5 | 7/0.30 | 16/0.20 | 0.5 | 36.0 | 39.0 |
0 . 75 | 7/0.37 | 24/0.20 | 0.6 | 24.5 | 26.0 |
1 . 0 | 7/0.43 | 32/0.20 | 0.6 | 18.1 | 19.5 |
1 . 5 | 7/0.52 | 30/0.25 | 0.7 | 12.1 | 13.3 |
2 . 5 | 7/0.68 | 49/0.25 | 0.8 | 7.41 | 7.98 |
4 . 0 | 7/0.85 | 56/0.30 | 0.8 | 4.61 | 4.95 |
6 . 0 | 7/1.04 | 84/0.30 | 0.9 | 3.08 | 3.30 |
说明:硅橡胶绝缘控制电缆线芯结构一般为第5种,如要第2种则需注明。
6、电缆技术性能
6、1 导体直流电阻值应符合上表的规定。
6、2 绝缘线芯应经受5KV的工频火花电压试验。
6、3 成品电缆的绝缘电阻不小于500MΩ·km。
6、4 成品电缆应能经受交流50Hz,3000V/2min的耐压试验。
6、5 电缆线芯数 2~37芯,采用分色或数字标识。
