电伴热带(自限温系列)-低温系列

一、产品型号:D:温度等J:低温(D)系列WL:温控伴热电缆标称功率:10W/m、15W/m、20W/m、25W/m、30W/m结构型式:基本型(J)、基本防腐型(J2) 屏蔽防爆型(P)、屏蔽防腐型
  • 电 话:0550-7311277
  • 传 真:0550-7311277
  • 邮 箱:1045779281@qq.com
产品描述

一、产品型号:
D:温度等J:低温(D)系列
WL:温控伴热电缆
标称功率:10W/m、15W/m、20W/m、25W/m、30W/m
结构型式:基本型(J)、基本防腐型(J2)  屏蔽防爆型(P)、屏蔽防腐型(P2)
          防爆防护型(PF)、防爆防腐型(PF2)
电压等J:12V、24V、36V、110V、220V、380V
ZR:芯带阻燃

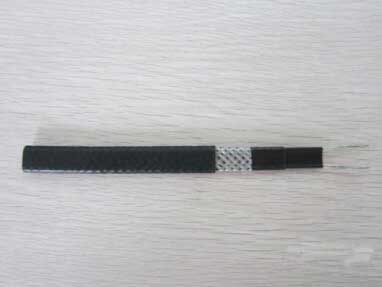

二、电缆结构示意图:


         1、铜芯导线:7×0.32、7×0.42、7×0.50、19×0.32
         2、导电塑料层:普通PTC、阻燃PTC、含氟PTC
         3、绝缘层:改良性聚烯烃、阻燃聚烯烃、氟塑料
         4、屏蔽层:镀锡软圆铜线,覆盖密度80%
         5、护套层:改良性聚烯烃、阻燃聚烯烃、氟塑料
三、 技术指标:
        1、标准颜色:黑色
        2、温度范围:高工作温度65±5℃;
                     高曝露温度85℃;
                 高承受温度:改良性聚烯烃105℃、阻燃聚烯烃105℃、
                               氟塑料200℃
    3、施工温度:低-40℃
    4、热稳定性:由10℃至99℃间来回循环300次后,电缆发热量维持在90%以上。
    5、弯曲半径:-20℃时为25.4mm
                 -30℃时为35.0mm
    6、绝缘电阻:电缆长度100m,恒温水域75℃时;测试绝缘电阻小值20MΩ,有
                 屏蔽或防爆护型,室温20℃时用2500VDC在屏蔽层与导线线芯之间
                 摇试1分钟,绝缘电阻小值为1200MΩ。
