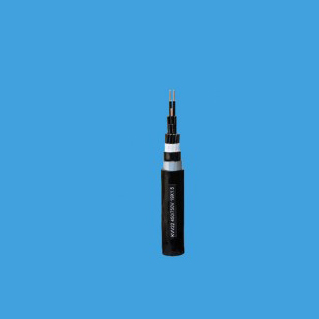

ZR192-FF46-22氟塑料耐高温电力电缆
ZR192-FF46-22,FF46-22氟塑料绝缘和护套钢带铠装电力电缆一：产品特点及用途本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线，具有耐高温、耐腐蚀、
- 电 话：0550-7311277
- 传 真：0550-7311277
- 邮 箱：1045779281@qq.com
产品描述
ZR192-FF46-22,FF46-22氟塑料绝缘和护套钢带铠装电力电缆
一：产品特点及用途
本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线，具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性，高温环境电气性能稳定，载流量大，使用寿命长，广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
二：产品执行标准
Q/HHTZH001.2
阻燃耐火特性试验执行GB12666-90标准
三：使用特性
1. 交流额定电压：U0/U 0.6/1KV
2. 氟塑料耐高温电缆高工作温度：
聚全氟乙丙烯（F46）绝缘不超过200℃
聚全氟乙丙烯（F46）绝缘不超过200℃
可溶性聚四氟乙烯（PFA）绝缘不超过260℃
3. 低环境温度：氟塑料绝缘和护套
固定敷设-40℃，非固定敷设-15℃
4. 电缆安装敷设温度应不低于0℃（氟塑料、硅橡胶和丁腈护套电缆不低于-25℃）。
5. 电缆允许弯曲半径：单芯电缆小为电缆外径的15倍
多芯电缆小为电缆外径的10倍
四：基本型号及M称(含其他型号耐高温电缆)
型号 | 产品M称 | 正常使用温度℃ |
FF46 | 氟塑料绝缘和护套电力电缆 | -60-200 |
FF46-22 | 氟塑料绝缘和护套钢带铠装电力电缆 | -60-200 |
FF46P | 氟塑料绝缘和护套铜编织屏蔽电力电缆 | -60-200 |
ZR-F46(FV) | 氟塑料绝缘阻燃聚氯乙烯护套电力电缆 | -40-105 |
ZR-F46-22(FV22) | 氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆 | -40-105 |
ZR192-FF46 | PFA绝缘和护套电力电缆(原料) | -60-260 |
ZR192-FF46P | PFA绝缘和护套铜编织屏蔽电力电缆(原料) | -60-260 |
ZR192-FF46-22 | PFA绝缘和护套钢带铠装电力电缆(原料) | -60-260 |
YGC-F46(FG) | 氟塑料绝缘硅橡胶护套电力电缆 | -60-180 |
YGC-F46-22(FG22) | 氟塑料绝缘钢带铠装硅橡胶护套电力电缆 | -60-180 |
YVF-F46 | 氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆 | -60-105 |
YVF-F46-22 | 氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆 | -60-105 |
备注：软结构电缆在原型号中加R，导体线芯中铜丝可以采用镀锡。
五：代号M称和含义
表2
表2
代号 | 代号含义 |
系列代号 | 略 |
F(F46) | 聚全氟乙丙烯(F46) |
YVF | 丁腈胶 |
G | 硅橡胶 |
192 | PFA绝缘和护套 |
ZR(V) | 阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种) |
22 | 钢带铠装 |
32 | 细钢丝铠装 |
P | 铜编织屏蔽 |
R | 多股绞合导体 |
六：主要技术指标
1．成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。
2．20℃时绝缘电阻不小于500MΩ/KM，180℃时绝缘电阻不小于10MΩ/KM
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
